中心軸

中心軸　 ver. 01/28/2014 20:27:40
項目	LightWave	3ds MAX

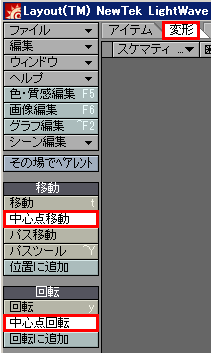

中心軸を選択する	[LightWave Modeler] ビュー＞レイヤー＞中心点で、画面内をクリック。マウスをドラッグすると移動できるようになります。 [LightWave Layout] オブジェクトが選択されている状態で、[変形]タブの [移動]→[中心点移動]、または[回転]→[中心点回転]にします。これでもう、選択されている状態となります。 XYZの軸が表示されるので、マウス左ボタンドラッグで動かせます。	オブジェクトを選択して、階層パネル＞ [基点のみ影響]をONにして、 [選択して移動]ボタンをONにして選択、移動できる。

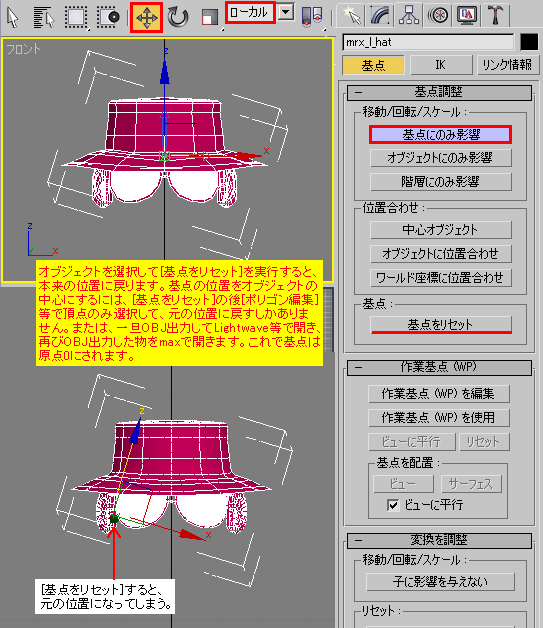

中心軸の移動　（Nullの位置を　　中心軸に設定する）	[LightWave Modeler] ビュー＞レイヤー＞中心点で、画面内をクリック。 tキーで移動モードにして、マウスをドラッグすると移動できるようになります。オブジェクトの場合は、基本的にマウスを置いた所が中心軸となります。または、ビュー＞レイヤー＞中心点を選択すると、中心点を設定できます。 [LightWave Layout] オブジェクトが選択されている状態で、[変形]タブの [移動]→[中心点移動]、または[回転]→[中心点回転]にします。これでもう、選択されている状態となります。 XYZの軸が表示されるので、マウス左ボタンドラッグで動かせます。	オブジェクトを選択して、階層パネル＞ [基点のみ影響]をONにして、 [選択して移動]ボタンをONにして選択、移動できます。この状態で[位置合わせ]ボタンを押して、 Nullに合わせたければNullをクリックします。位置、回転のチェックをすれば、Nullがある位置を基点とみなして設定されます。しかし、 maxで作成したオブジェクトの基点（中心軸）は、動かさないのが基本です。モディファイヤリストからポリゴン編集＞頂点、またはポリゴンで動かす方法を取ります。オブジェクトの基点は最初の作成時の位置をずっと記憶しているのです。どうしても基点を動かす時は、まず「選択して移動」をONにして階層＞「基点のみ影響」をONにしてドラッグして移動します。移動が終われば「基点のみ影響」をOFFにします。「基点をリセット」で元に戻ります。【基点がずれている場合】最初から基点がずれている場合は、オブジェクトを選択した時、下図のようにガイドが傾いています。この問題は「基点をリセット」を実行することで、基点が元の位置に移動して直すことができます。しかし基点の位置、回転を基準にしてオブジェクトを動かすと、今度はポリゴン形状が歪んでしまいます。このような場合は、一旦 OBJ出力してLightwave等で開き、再びOBJ出力した物をmaxで開きます。これで基点は原点0に直せます。
選択した部分に　中心軸を移動し　たい	[LightWave Modeler] ビュー＞レイヤー＞中心点を選択すると、中心点を設定できます。その後、どこかの頂点・ポリゴンを選択して、 hキー（スケール）や、yキー（回転）等で、マウス左ボタンドラッグして見て下さい。先程設定した地点を中心として制御されるのが確認できると思います。	メインツルバーにある「基点中心を使用」アイコンを押しっ放しにすると、「選択部分の中心を使用」が選べる。これをONにしてオブジェクトの必要な部分を選択する。その少し左にある、「シーンをレンダリングダイアログ」ボタンを押すと詳細設定画面となる。 ----------------------------- 既にスキン、モーファ等の設定が完成しているモデルの場合は、上記の方法は避けた方が安全です。ヘルパーダミーを新たに設置して、 [編集可能ポリゴン]モディファイヤを追加します。（モーファの上、スキンの下に[編集可能ポリゴン]を入れたほうが良いです。） [編集可能ポリゴン]内で頂点を選択して、3DSMAX画面上部にある参照座標を [選択]にして、その右にあるボタンは[変換座標の中心を使用]で、 [名前による選択から]作成したダミーを選択します。頂点をダイレクトに動かせないため、回転軸をつくるためにひと手間かかりますが、今のところこれしか方法は見つかっていません。
中心軸の回転	ビュー＞レイヤー＞中心点から出した中心点は回転できないようです。頂点・辺・ポリゴン面に対して回転を与えたい場合は、マウスを置いた所が中心軸となる。	「選択して回転」をONにして階層＞「基点のみ影響」をONにしてドラッグして回転する。
中心軸の　拡大縮小	ビュー＞レイヤー＞中心点から出した中心点は回転できないようです。頂点・辺・ポリゴン面に対して拡縮を与えたい場合は、マウスを置いた所が中心軸となる。
選択した　ポイントの位置　に中心軸を　合わせる	基本的には、マウスを置いた所が中心軸となる。または、ポイントモードにして、頂点を選択してビュー＞レイヤー＞中心点をクリックると表示される。	【ヌルを出して基点とする】作成パネル＞ヘルパー＞ポイントを選択し、画面内の任意の位置をクリックして場所を決める。「Point01」が表示される。オブジェクトを選択モードでオブジェクトを選択する。画面上のプルダウンメニューの「ビュー」を「選択」にして、画面内に出した「Point01」を選択。選択して移動/選択して回転/ 選択して均等にスケール、のどれかを選び、「Point01」の右にあるボタン「変換座標の中心を使用」を選ぶ。

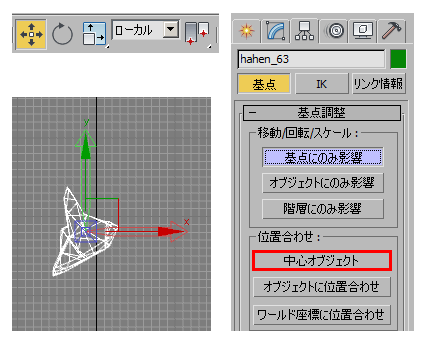

オブジェクトの　中心に中心軸を　合わせる	基本的には、マウスを置いた所が中心軸となる。画面にオブジェクトがある状態で、ビュー＞レイヤー＞中心点をクリックすると、Defaultでオブジェクトの中心に表示される。tキーで中心点を移動してしまい、中心からずれてしまっても、ビュー＞レイヤー＞中心点センターで再びオブジェクトの中心に戻してくれる。	オブジェクトの基点がオブジェクトから離れた所にあるとします。 [階層]→[基点]→[基点調整[基点のみに影響]をONにします。 [位置合わせ]→[中心オブジェクト]を実行します。これで、下図の表示にすると、オブジェクトの中心位置に基点が配置されます。

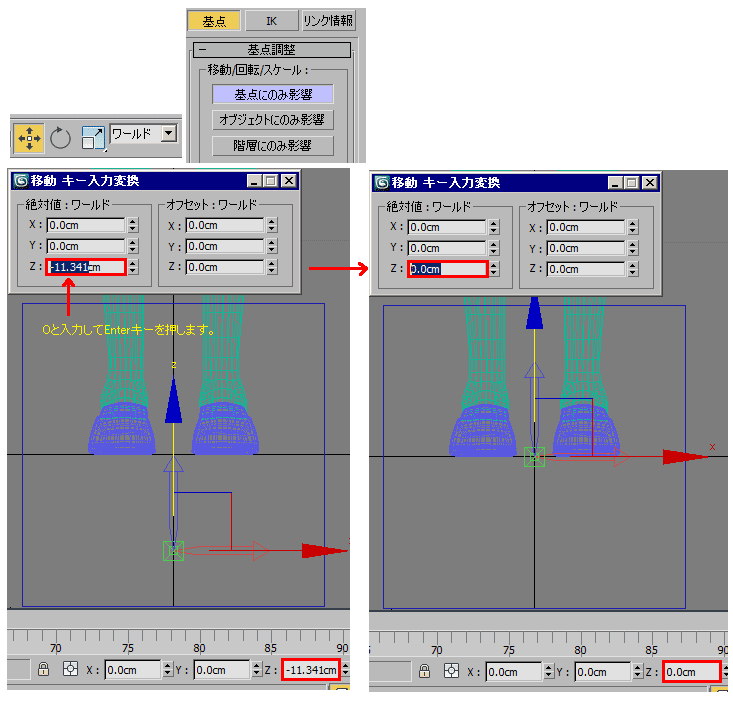

基点（中心軸）　のリセット・　中心を原点に　整列させる		[階層]→[基点]→[基点調整]→ [基点のみ影響]をONにします。この状態で[選択して移動]ボタンを右クリック、ずれがある数値に0を入力します。 [絶対値：ワールド][オフセット：ワールド] と２箇所ありますが、入力数値の加算方法が違うので、目的に合う方を選んでください。終わったら[基点のみ影響]をOFFにします。

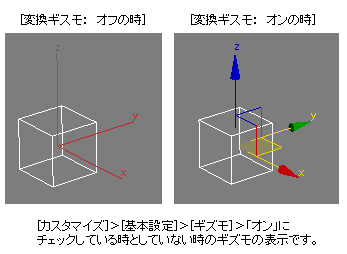

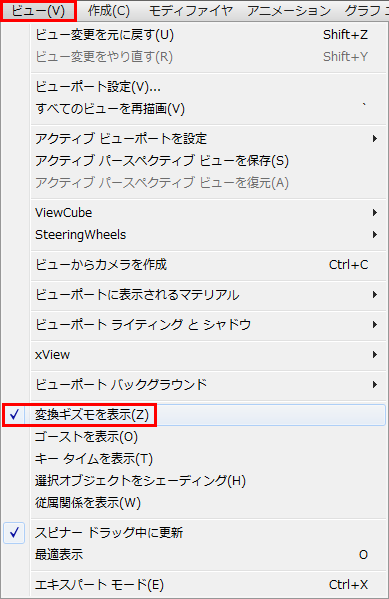

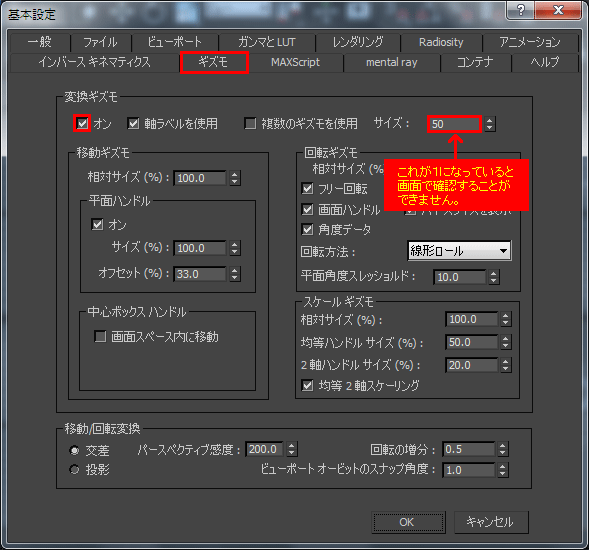

マニュピレータ　（中心軸・基点・　ギズモ）が表示　されない・　中心軸が大き過ぎる・　中心軸を小さくしたい		【ギズモ（Pivot）が表示されない時】 [カスタマイズ]＞[基本設定]＞[ギズモ]＞[変換ギズモ]＞[オン]のチェックを確認。または、オブジェクトを選択して[選択して移動]等を選択している状態で、キーボードの[X]キーを押すと、ギズモがON/OFFされる。
