エッジ　 ver. 02/24/2014 20:17:23
項目	LightWave	3ds MAX
エッジの選択	ver.9から選択可能。 画面下のパネルにある「エッジ」 ボタンをONにしてエッジを選択。	修正パネル＞モディファイヤリスト＞ ポリゴンの編集＞選択＞エッジ。 左クリックで選択。 ctrl＋左クリックで追加選択。 画面の何もないところを左クリックで選択解除。 alt＋左クリックで追加選択解除。
エッジの 　選択解除	画面左下の何もないグレーの部分をクリック。	修正パネル＞モディファイヤリスト＞ ポリゴンを編集＞選択＞エッジ。 左クリックで選択。 ctrl＋左クリックで追加選択。 画面の何もないところを左クリックで選択解除。 alt＋左クリックで追加選択解除。

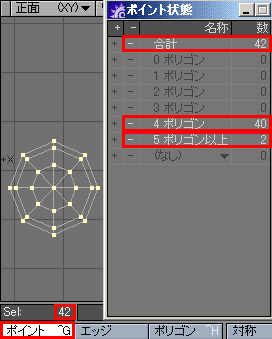

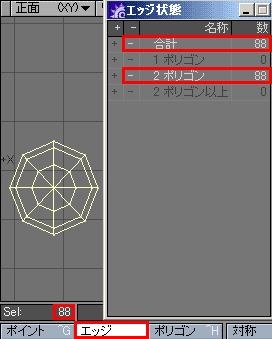

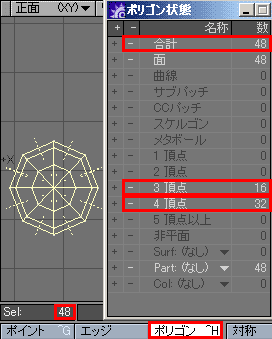

現在選択している 　ポイント数、エッジ数、 　ポリゴン数の表示	wで状態表示画面を出す。 選択した範囲の ctrl+gでポイント数、 ctrl+hでポリゴン数が表示される。 何もモデルが選択されていない場合は 可視レイヤー全てのオブジェクトを計算する。 頂点ポリゴン、0ポリゴン頂点は消去すること。	「修正」＞「モディファイヤリスト」＞ 「ポリゴンの編集」＞「選択」＞ 「頂点」モードにして頂点を選択する。 すると、「選択」枠内の下に 「1個の頂点を選択」というメッセージが出る。

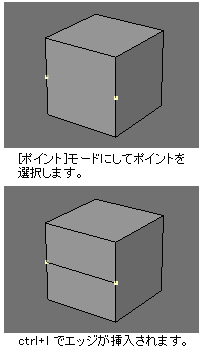

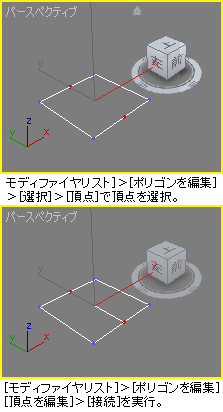

選択した頂点間にエッジを作成する 　（ポイントとポイントを、エッジ 　で繋いで結合する）	最初に[ポリゴン]モードで、編集部分のポリゴン面を 選択しておきます。これをしておかないと「フェース面 または曲線が選択されていません」というエラーが出ます。 次に[ポイント]モードにしてポイントを選択します。 その後 ctrl+l を実行すると、エッジが挿入されます。 （メニューからは、[マルチ加工]＞[細分化]＞[分割]）	モディファイヤリスト]＞[ポリゴンを編集]＞ [選択]＞[頂点]で、頂点を選択します。 次に、 [モディファイヤリスト]＞[ポリゴンを編集]＞ [頂点を編集]＞[接続]を実行します。 頂点を追加せずとも、複数のエッジを選択して、 [接続]オプションで数値を変更すると、 エッジ間にエッジを生成してくれます。
内部エッジの表示 　（４角形以上のポリゴン 　　がどのように分割され 　　ているかを知る機能）	?	?

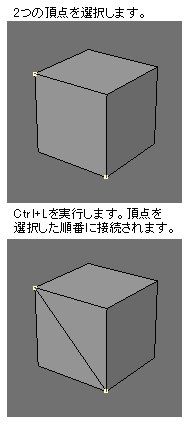

4角ポリゴンを 　任意の方向に切って 　3角ポリゴン2つにする 　（エッジの追加・3角形化）	エッジを追加したい複数の頂点と、それを含む ポリゴンを選択して、ctrl+l。 ポイント選択した順に切る。	[修正]＞[モディファイヤリスト]＞ [ポリゴンの編集]＞[選択]＞[エッジ]＞ [ジオメトリを編集]＞[作成]または、 [カット]をONにする。カーソルを頂点に 重ねるとアイコン形状が変わる。 は、頂点に重なっている場合。 は、エッジに重なっている場合。 は、ポリゴン面に重なっている場合。 頂点から頂点へ、対角線上にエッジを引く場合。 最初の頂点へカーソルを重ねて、 になった時にクリック。 次の頂点にカーソルを重ねて、 同じアイコンになった時にクリック。 そのまま続けて次の頂点もクリックできるが、 終わらせたい時は右クリック2回、左クリック1回。
3角形ポリゴンを 　4角形ポリゴンにする		[編集可能ポリゴン]の状態で、 リボンインターフェイス→ [グラファイトモデリングツール]→ [ジオメトリ(すべて)]→[すべて四角形化] [ポリゴンを編集]モディファイアに適用する事も可能。

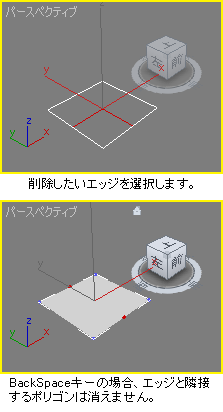

エッジの削除	目的のエッジを共有する2ポリゴンを選択し、 Shift+z。 または、[構造]＞[減少]＞[ディゾルブ]をクリック することで選択しているエッジを削除できます。 また、このディゾルブ機能では、隣接している ポイントやポリゴンなどの削除を選ぶことはで きません。ポリゴンの形成状態により挙動が変 化します。 例として奥行きの無い板状の形状で、ポリゴン が縦に分割されているとします。ここで、縦に 分割されたエッジを削除するとエッジに共有し ていたポイントは残り、ポリゴンも残ります。 そして、この板状の端にありますエッジを削除 するとポイント、ポリゴンは削除されます。 ポリゴンの形成により動作が異なります。	[修正]＞[モディファイヤリスト]＞ [ポリゴンの編集]＞[選択]＞[エッジ]＞ モデルのエッジを選択し、 BackSpaceキー、またはDeleteキー。 【Deleteキー】の場合、 エッジと隣接するポリゴンも同時に消えます。 【BackSpaceキー】の場合、 エッジと隣接するポリゴンは消えません。
エッジフラグを表示する 　（切断面の表示） 　（ハードエッジの表示）	[Lightwave9.6] エッジフラグを表示する機能はない。 スムースシェイドで見て確認するか、 ]キー（連続面選択）で確認する。	モディファイアリスト＞[STL-チェック]＞ [パラメータ]＞[エラー]＞[開いたエッジ]を選択し [選択]＞[エッジを選択]その下にあります[確認]に チェックを入れてください。 すると分割されたエッジが赤くハイライトします。
エッジフラグ（ハードエッジ） 　を作成する 　（ポリゴンに切れ目を入れる）	切断したいエッジを持つポリゴンを選択して、 ctrl+cでコピー、 ctrl+xでその場所からカット、 ctrl+vで同じ場所にペーストする。 切断面を残しておきたいポイントだけを ctrl+gで、mキー（ポイントマージ）する。	[修正]＞[モディファイヤリスト]＞ [ポリゴンの編集]＞[選択]＞[エッジ]をONにする。 エッジを1本以上選択して、右クリック＞ [分割]を実行。 【問題点】 Maxではエッジを分割した後も、見た目に変化が無いので、 どこが切れているのか確認することが難しいです。 （XSIの場合、分割したエッジは水色に表示される。） 参考画像：エッジの分割箇所の表示方法 【解決策】 モディファイアリスト＞[STL-チェック]＞ [パラメータ]＞[エラー]＞[開いたエッジ]を選択し、 [選択]＞[エッジを選択]その下にあります[確認]に チェックを入れてください。 すると分割されたエッジが赤くハイライトします。 [編集可能ポリゴン]の[サブオブジェクト]＞ [エッジ]をを選択すると、 ハイライト部分が分りづらくなりますが、 [STL-チェック]モディファイアの階層に戻って 確認するとハイライト部分を再び見ることができます。
エッジのフリップ 　（4角形内の対角線を逆転）	目的のポリゴンを選択し、 Shift+zで4角形化する。その後に Shift+tで3角分割する。	[修正]＞[モディファイヤリスト]＞ [ポリゴンの編集]＞[選択]＞[エッジ]をONにする。 [エッジを編集]ロールアウトから、 [エッジ回転]して目的のエッジをクリック。

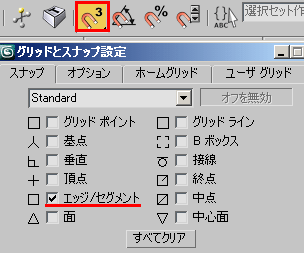

エッジにスナップ（エッジに 　吸着・フィット・マグネット）	エッジ同士の吸着をおこなうことはできません。 ポイント同士でおこなっていただく必要があります。 以下のURLで公開している無償のプラグインで 表現可能かも知れませんので、試してみては いかがでしょうか。 Snap_Line　:lw7.5- modeler tool 選択した2ポイントの線上に、オブジェクトの 選択したポイントを、スナップ・移動 http://www.pictrix.jp/?page_id=81#a-s 【ver.2006/1/23】 lw_Snap_Line_007.zip また、エッジやポリゴン同士でポリゴンを接続する "ブリッジ"ツールでポリゴンを接続後、不要なポリ ゴンやエッジを削除する方法もあります。 "ブリッジ"ツールは、[構造]タブ＞[複合]カテゴリ＞ [ブリッジ]になります。	2つのエッジ中心を位置合わせするだけでしたら 下図のように[スナップの切り替え]アイコンを 右クリックし、[エッジ/セグメント]にチェックすれば 位置を合わせる事は可能です。 ただし、エッジの長さや方向までターゲットとなる エッジに合わせたいのでしたら、 頂点単位でスナップする必要があります。

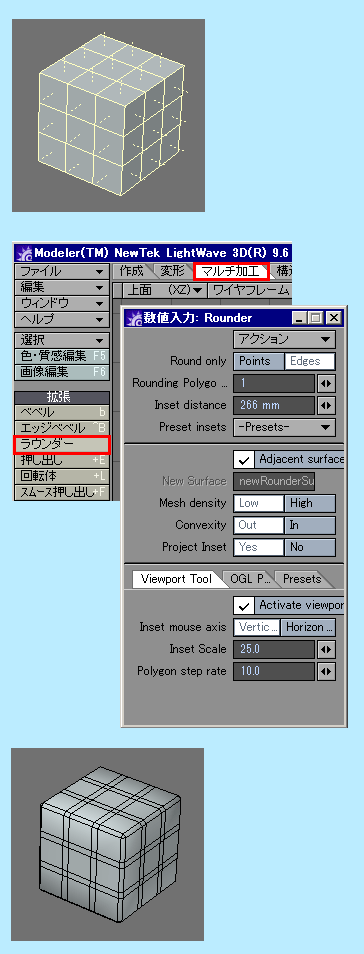

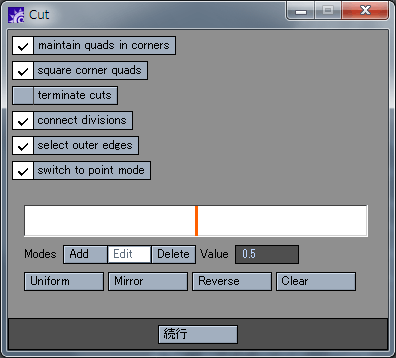

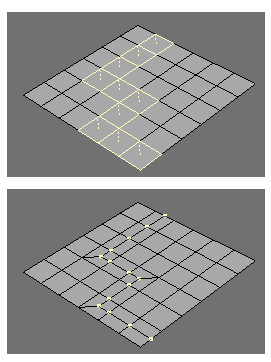

エッジループ・ 　１列選択したポリゴンにエッジを挿入 　（隣接ポリゴンの同時分割） 　ポリゴン間に溝を作る	【エッジループ機能】 目的のポリゴンを選択します。 [マルチ加工]→[細分化]→[Cut]を実行します。 ショートカットはShift+U [続行]をクリックします。 このように頂点が追加されます。 【ポリゴン間に溝を作る】 ポリゴンを選択して[マルチ加工]→[拡張]→ [ラウンダー]を実行します。 nキーでオプション画面が開くので、 数値を設定します。	1. [ポリゴンを編集]モディファイヤで、[選択]→[エッジ]で、必要なエッジを選択します。 （綺麗に一周繋がっているポリゴンは、[リング]選択で選択可能です。） ショートカットはAlt+Rです。 2.[接続]のオプションを開きます。[スライド]で位置、[ピンチ]で２本間の距離、 [セグメント]で本数です。
